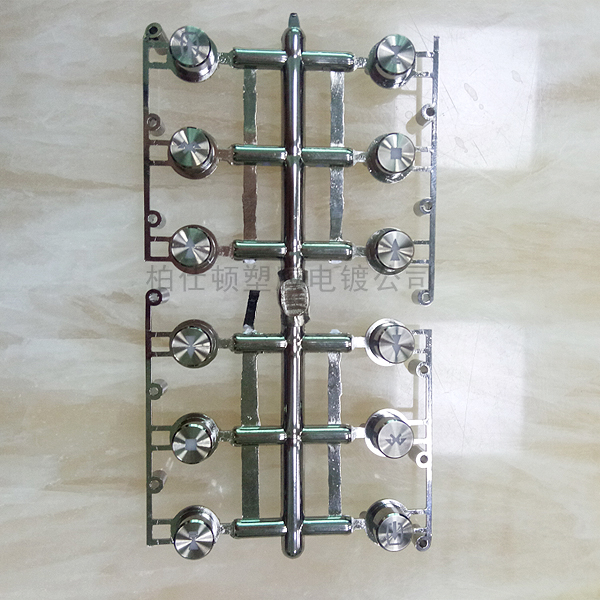

塑料電鍍工件成型前，塑件的造型設計非常關鍵，一旦不符合要求可能會造成電鍍製品批量失（shī）敗。接下來就和（hé）大家具（jù）體說說塑件造型設計要（yào）滿足的要（yào）去有哪（nǎ）些？
(1) 金屬光澤會使原有的縮癟（biě）變得更（gèng）明顯，因此要避免製品的壁厚不均勻狀況，以免出現（xiàn）縮癟，而且壁厚（hòu）要適中，以免壁（bì）太薄(小於1.5 mm)，否則會造（zào）成剛（gāng）性差，在電鍍時易變形，鍍層結合力差，使用過程中（zhōng）也易發生變形而使（shǐ）鍍層脫落。
(2) 避免盲孔，否則殘留在盲孔內的（de）處理液不易清洗幹淨，會造成（chéng）下道工序汙染，從（cóng）而影（yǐng）響電鍍（dù）質量。
(3) 電鍍工藝有（yǒu）銳邊變厚的現象。電（diàn）鍍中的銳邊會引（yǐn）起尖端放電（diàn），造成邊角鍍層隆起。因此應盡量（liàng）采用圓角過渡，圓角半徑至（zhì）少0.3 mm 以上。平板形塑件難電鍍，鍍件的中（zhōng）心部分鍍層薄，越靠邊（biān）緣鍍層越（yuè）厚，整個（gè）鍍層呈不均勻狀態，應（yīng）將平麵（miàn）形改為略帶圓弧麵或用桔皮紋製成亞光麵。電鍍的表（biǎo）麵積越大，中心部位與邊緣的光澤差別也越大，略帶拋物麵能改善鍍麵光澤（zé）的均勻性。
(4) 塑件上盡量減少凹槽和突出部位（wèi）。因為（wéi）在電鍍（dù）時深凹部位易露塑，而突出部位易鍍焦。凹槽深度不宜超（chāo）過槽寬（kuān）的（de）1/3，底部應呈圓弧。有格柵時，孔寬應等於梁寬，並小於厚度（dù）的1/2。
(5) 鍍件上（shàng）應設計有足夠的裝（zhuāng）掛位（wèi）置，與（yǔ）掛具的接觸麵應比金屬件大2～3倍。
(6) 塑件（jiàn）的設計要（yào）使製件在（zài）沉陷時易於脫模，否則（zé）強行脫模時會拉傷或扭（niǔ）傷（shāng）鍍件表麵（miàn），或造成塑件內應力而影響鍍層結合力。
(7) 當需（xū）要滾花時，滾花方向應與脫模方向一致且成直線式．滾花條紋與條紋的距離應盡量大一些（xiē）。
(8) 塑（sù）件盡量不要（yào）用金（jīn）屬鑲嵌件，否則在鍍（dù）前處理（lǐ）時嵌件易被腐蝕。
(9) 塑件表麵應保（bǎo）證有一定（dìng）的表麵粗糙度。
聯係我們
